为 pixel3 制作一根 KGDB 调试线

发表于2023-11-01更新于2024-01-29

关于android真机的调试，网络上的资料并不多。之前复现漏洞时，看见过一些大佬用printk来调试，这是个好方法（毕竟linus大神都用printk）。但是如果我不想频繁地添加printk代码，然后一遍遍重新编译内核，有没有其他办法呢？

在搜索过程中，发现有两种基于KGDB的调试方法：

  1. 制作调试线接出串口：本质是谷歌在pixel系列的手机上，将高通芯片上uart引出到手机的type-c接口。

    最早介绍该方法的文章：KGDB on Android: Debugging the kernel like a boss

    关于如何制作调试线：

    ​ How To Make Your Own Pixel 2, Pixel 3 or Pixel 4 Debugging Cable

    ​ Enabling the Serial Port (or Console, UART) on Google Pixel Phones

    关于如何结合kgdb和调试线：

    ​ screwer-kgdb-android

  2. 将USB口强转为串口

    英文原文：Practical Android Debugging Via KGDB

    涉及代码：KernelDebugOnNexus6P

    中文翻译：【技术分享】使用KGDB实现Android内核调试

    1
    该方法在pixel1上测试失败，编译内核的过程中，被替换的 drivers/usb/dwc3/gadget.c 文件报了错。

本文记录的是第一种调试方法，涉及如下几个步骤：

  • 制作调试线：从手机的Type-C中接出串口信号
  • 编译userdebug版本的AOSP：开启串口的shell调试
  • 编译用于调试的内核：开启kgdb并关闭watchdog
  • 接线调试：通过串口线连接到kgdb

制作调试线

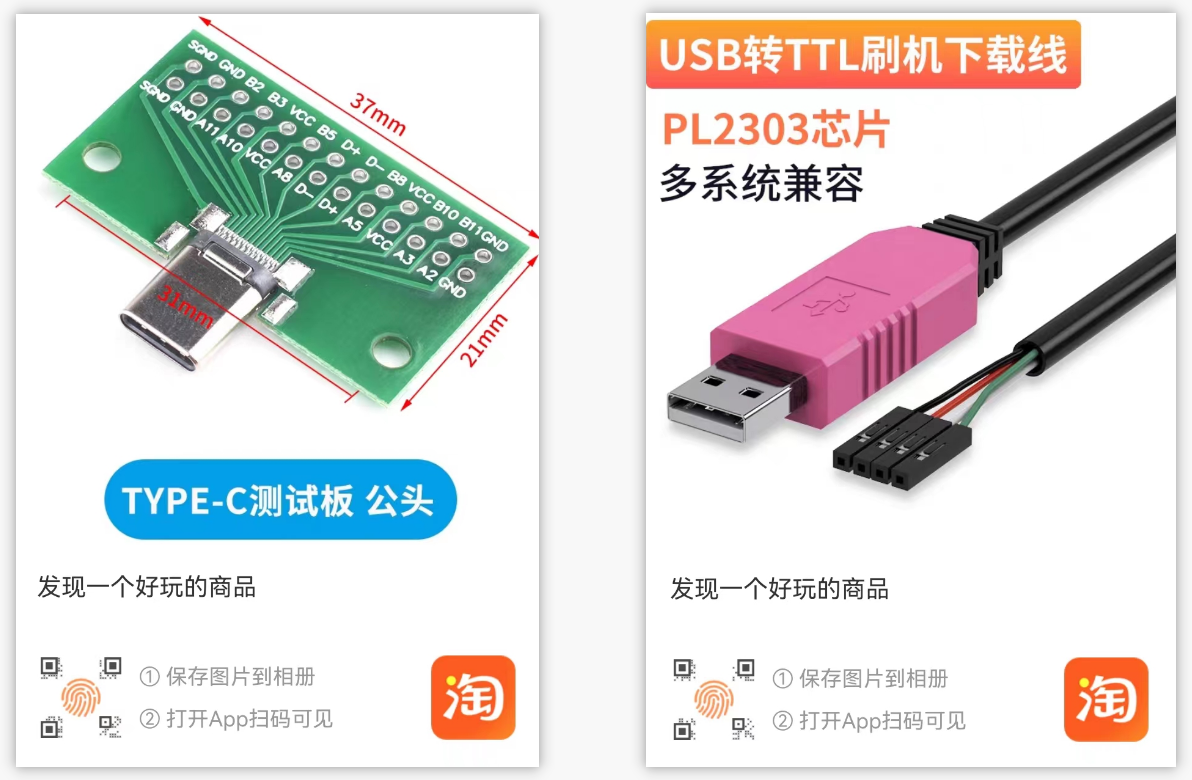

pixel3 手机的type-c接口中A8和B8口（但如下淘宝买的板子上测出是A5和B5）被用作UART的收发口，将它们接出，再通过ttl转usb连接到pc即可。

需要两个东西：

  1. type-c 测试板（公头）
  2. usb转串口线（虽然其他帖子强调需要1.8v规格的电平，但经过测试PL2303即可成功连接）

image-20231101225044924

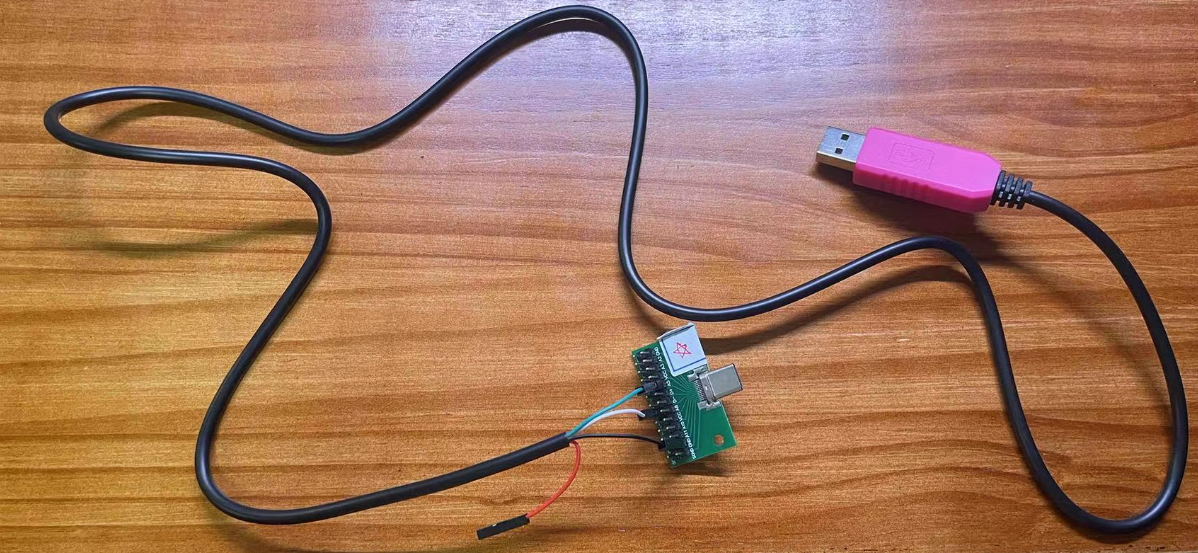

把它们连接起来，如下图（为了方便接线，我们还焊了个座）：

image-20231101205919974

编译userdebug版本的AOSP

只有userdebug版本的系统镜像才能在串口上拿到一个 console shell

环境：ubuntu20.04虚拟机，8核，22G内存，350G SSD存储。

耗时：10h左右。

步骤如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
# 下载aosp源码
mkdir aosp_a11
cd aosp_a11
repo init --depth 1 -u https://android.googlesource.com/platform/manifest -b android-11.0.0_r1
repo sync -c -j8

# 下载对应的驱动 bluelinerp1a.200720.009
mkdir temp
cd temp
wget https://dl.google.com/dl/android/aosp/google_devices-blueline-rp1a.200720.009-6cd41940.tgz
wget https://dl.google.com/dl/android/aosp/qcom-blueline-rp1a.200720.009-f772c38c.tgz
tar zxf ./google_devices-blueline-rp1a.200720.009-6cd41940.tgz && tar zxf ./qcom-blueline-rp1a.200720.009-f772c38c.tgz
./extract
./extract
mv vendor ../          # 将vendor目录放入aosp源码根目录
cd ../

# 开始编译
source build/envsetup.sh
lunch aosp_blueline-userdebug
make -j8
# 全部编译完成后，可以使用 m/mm/mmm 进行模块编译

编译完成后，刷入手机，测试能否成功开机

1
2
3
4
# 在刚刚编译完成的窗口中执行（因为需要复用编译过程中用到的一些环境变量）
adb reboot bootloader
fastboot flashall -w
fastboot reboot

开机测试手机能否正常使用，没什么问题的话，就可以编译我们自己的内核了。

编译用于调试的内核

主要是在内核编译选项中开启kgdb并关闭硬件的watchdog

  1. 下载内核源码

    1
    2
    3
    4
    5
    6
    7
    8
    # 下载目标分支涉及的源码文件
    repo init -u https://android.googlesource.com/kernel/manifest -b android-msm-crosshatch-4.9-android11-qpr2
    repo sync

    # 切换build分支版本，因为最新版本的build目录不支持build/build.sh的编译方式
    cd build
    git checkout f4f2d2f0665c6031f67d8c84ff98b7d22d5abac1
    # ps. checkout的tag是从android12的default.xml中获取的

  2. 改内核编译选项

    1
    2
    3
    4
    5
    6
    7
    cd private/msm-google
    export ARCH=arm64      # this is the magic line
    make b1c1_defconfig    # This sets up the config for my hardware. Yours is probably different.
    make menuconfig            # 更改编译选项，或直接改.config文件。更改完毕后，继续执行
    make savedefconfig
    cp defconfig arch/arm64/configs/b1c1_defconfig # or whatever your hardware configuration is
    make mrproper

    config中需要

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    # 关闭的选项  ！！！如果不关watchdog，kgdb挂上之后手机会重启！！！
    CONFIG_MSM_WATCHDOG_V2=n      # 老版本手机
    CONFIG_QCOM_WATCHDOG_V2=n     # 新版本手机
    CONFIG_STRICT_MEMORY_RWX=n
    CONFIG_MSM_WATCHDOG_CTX_PRINT=n      # 老版本手机
    CONFIG_QCOM_WATCHDOG_CTX_PRINT=n     # 新版本手机
    # 开启的选项
    CONFIG_CONSOLE_POLL=y
    CONFIG_KGDB=y
    CONFIG_KGDB_SERIAL_CONSOLE=y
    CONFIG_KGDB_KDB=y
    CONFIG_KDB_KEYBOARD=y
    CONFIG_KDB_DEFAULT_ENABLE=0x1

  3. 编译内核

    1
    2
    3
    # 编译内核
    cd ../
    build/build.sh

  4. 改内核启动参数/proc/cmdline

    编译boot.img之前，在aosp源码目录 device/google/crosshatch 中找到 BoardConfig-common.mk，更改 BOARD_KERNEL_CMDLINE 即可

    1
    2
    3
    4
    5
    6
    7
    8
    9
    BOARD_KERNEL_CMDLINE += console=ttyMSM0,115200n8 androidboot.console=ttyMSM0 printk.devkmsg=on
    BOARD_KERNEL_CMDLINE += msm_rtb.filter=0x237
    [...]
    # 改成了
    BOARD_KERNEL_CMDLINE += console=ttyMSM0,115200n8 androidboot.console=ttyMSM0 kgdboc=ttyMSM0,115200 kgdbcon nokaslr printk.devkmsg=on
    BOARD_KERNEL_CMDLINE += msm_rtb.filter=0x237
    # 或者改成下面这样
    BOARD_KERNEL_CMDLINE += console=ttyMSM0,115200n8 androidboot.console=ttyMSM0 kgdboc=ttyMSM0,115200 kgdbretry=4 nokaslr printk.devkmsg=on
    BOARD_KERNEL_CMDLINE += msm_rtb.filter=0x237

  5. 将内核镜像打包成boot.img

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    # 进入aosp源码目录，初始化环境
    cd ~/aosp/
    source build/envsetup.sh
    lunch aosp_blueline-userdebug

    # 将目标文件Image.lz4导出到环境变量
    export TARGET_PREBUILT_KERNEL=/home/bling/pixel3/android11/out/android-msm-pixel-4.9/dist/Image.lz4

    # 编译
    make -j4 bootimage

    # 等待编译完成，在 out/target/product/blueline/ 目录下查看生成的boot.img文件

    # 然后，进入fastboot，通过如下命令将新镜像刷入手机即可
    adb reboot bootloader
    fastboot flash boot out/target/product/blueline/boot.img
    fastboot oem uart enable    # 启用uart串口调试功能
    fastboot reboot

  6. 刷入新的ko文件，修复触屏不好使等问题

    1
    2
    3
    4
    adb root
    adb remount -R     # adb remount & adb reboot
    adb push out/android-msm-pixel-4.9/dist/*.ko /vendor/lib/modules/
    adb reboot

接线调试

接好线后，可以先看看串口输出和输入功能是否正常

1
sudo minicom --device /dev/ttyUSB0

如下图说明是正常的

image-20231101210447849

然后，关闭minicom界面，不然 /dev/ttyUSB0 被占住，后续gdb调试时无法使用它。

接下来的步骤中，由于我们没有把type-c的USB功能引出，产生了一个冲突：当调试线占用了type-c接口时，我们还需要通过adb shell中执行一条命令用来触发kgdb。

为了解决这个矛盾，我们需要提前设置好无线adb，执行如下几个步骤：

  • 设置无线adb

    1
    2
    3
    4
    5
    adb tcpip 5555
    adb connect 192.168.40.123:5555
    adb shell
    blueline:/ $ su
    blueline:/ #

  • adb shell 中执行命令触发kgdb（无线连接）

    1
    blueline:/ # echo g > /proc/sysrq-trigger

  • linux pc 主机中使用gdb调试（调试线连接）—— 这一步跟上一步尽量别间隔太长时间

    1
    2
    3
    4
    5
    6
    su root
    gdb-multiarch
    (gdb) set architecture aarch64
    (gdb) file ./vmlinux
    (gdb) set serial baud 115200
    (gdb) target remote /dev/ttyUSB0

断下情况如图：

image-20231101224034942

image-20231101231040773

但是，有几个问题，暂时不知道原因：

  • 可以设置一个断点，然后c继续执行，但是单步si就会崩溃重启
  • 同时设置多个断点时，c继续执行就不生效了

参考文章

android手机调通kgdb调试

高通uart调试总结

Building a Nexus 4 UART Debug Cable

Android: Kernel Debugging with KGDB

Google Pixel UART kernel debug cable

kgdb notes

Serial debugging:Cable schematics

aosp 学习记录

How to specify a custom defconfig file in Android 10 Kernel compilation
